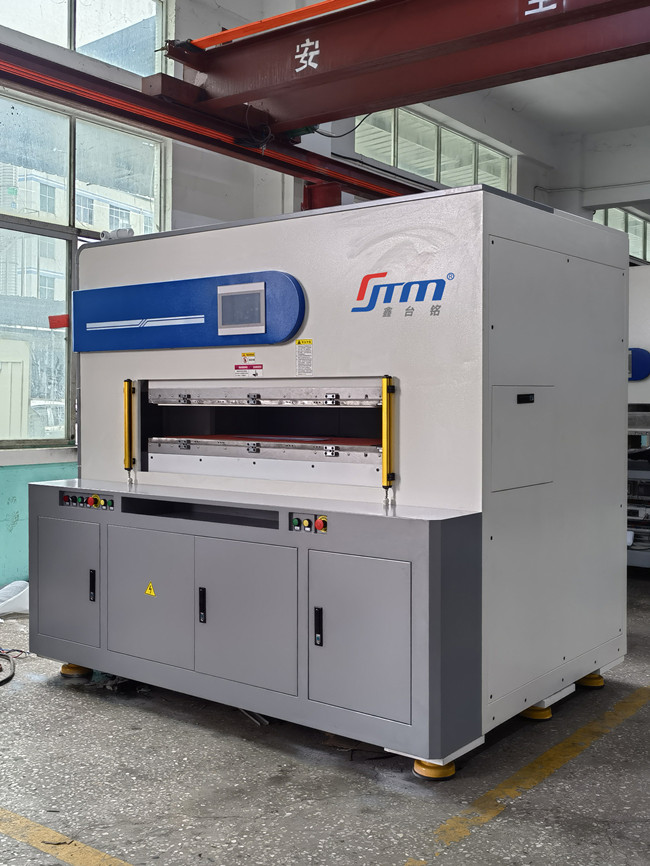

氣凝膠PET隔熱片壓合機(真空熱壓機)設備采用四柱式結構設計，配備精密伺服電機驅動，工作臺面機械手抓料移動結構，自動將產品移動到熱壓工位進行抽真空熱壓，冷壓工位冷卻保壓成型，動作結構平穩高效，可兼容各種新型隔熱材料的熱壓封裝成型工藝。配備PLC微電腦觸控式操作系統，集成溫度防呆，壓力、溫度、真空度多組生產數據實時顯示和調節，配備安全光柵、信號報警燈，平衡腳杯適用于各種真空壓合成型工藝的產品。

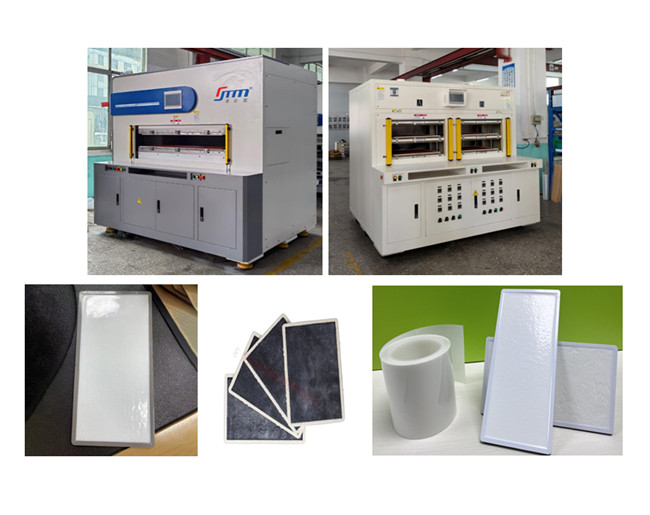

設備適用于氣凝膠、冷凝膠、硅膠、PET、CCS等絕緣材料成型，主要用于新能源動力電池電芯隔熱墊熱壓成型。

開口數：

1、工作臺面開口數：?jiǎn)伍_口。

2、下工作臺型出入：帶型出入。

真空特性：

1、抽真空方式：治具室內抽真空。

2、最大工作真空度：≥720mmHg

操控方式：

1、控制方式：PLC控制。

2、操作方式：觸摸屏+機械按鈕

產品特點：

1、采用伺服油路系統，3只活塞缸，低噪音，高效節能，成品率高。

2、采用電加熱，溫度均勻穩定，誤差在±5度內，大大提高產品的良率。

3、真空采用油式真空泵，抽氣速度快，壽命長。真空泵0.75Kw。

4、加熱板采用錳鋼，熱處理，鍍鉻，經久耐用，不變形。

5、加熱溫度升溫過程可設置多段加熱，使溫度更準確，上下獨立控制加溫。

6、PLC微電腦觸摸屏控制，數字壓力控制，溫度、速度可調可控。

7、品質易控制，穩定，產品變形小，溢膠量少。

8、操作簡單，實用。成本低，能耗低，省空間，維修方便。

產品特性：

1、真空熱壓機之基座是以 100*80 和 200*100 槽鋼構成，以立板方式焊接一體，底座裝置有6只防震機械腳。

2、主體結構的材料經過調質處理，經常時間的溫度變化使用，金屬材料依舊穩定耐用。

3、壓合部的結構為此設備的重要部分，本公司是以P20 材料制作，經過長時間的高溫高壓重復壓合，材料穩定變形量最少，生產時的可靠度值得信賴。

4、主體結構與電熱盤的隔熱材采用進口玻纖板材質，保溫效果好，不產生粉屑，平行度佳，耐壓性高。

5、本設備設有預壓、成型、溫度和真空，壓力、時間、真空、溫度均可調。

6、本設備采用模塊化設計，便于設備的維修和保養。

7、加熱方式及熱板工作表面溫差（感溫線）：電熱管加熱(±5℃)。

8、加壓后相鄰兩熱板的平行度（感壓紙）：壓力紙著色面積≥80%。

主要電器配件：

1、可編程控制器

2、接觸器

3、溫度模塊

4、散熱器

5、固態繼電器

6、中間繼電器

7、觸摸屏

8、伺服電機

9、真空壓力變送器

10、熱電偶

11、加熱管

12、安全光柵

13、開關電源

14、選擇開關

15、漏電保護開關

16、報警器

主要結件配件：
1、油壓缸：活塞式，共3只，進口密封圈，自制活塞油缸。
2、側板：整體鋼板加工，結實，不變形。
3、頂板、底板：45#優質鋼板鍍鉻處理，結實，鍍鉻防生銹。
4、加熱板：錳鋼，熱處理，鍍鉻，變形小，鍍鉻防生銹。
5、真空系統：真空采用油式真空泵，抽氣速度快，壽命長。
6、增壓系統：增壓系統采用長制程增壓泵，壓力輸出穩定。
7、液壓系統：所有閥均采用進口元器件，穩定，不掉壓，不漏油。

主要優勢：
1、操作簡單、實用。
2、成本低，無維護.
3、能耗低省空間，維修方便。
4、品質易控制。
5、產品變形小，溢膠量少。
6、成型壓合前，先抽真空，氣囊填充式壓合，更適合高低落差大的產品這壓合。
